MULTIPACK-S

All-in-One-Lösung zum thermischen absetzen,
reinigen und trennen von Glasfasern

Ilsintech Multipack



Beschreibung:

Multipack-S ist die All-in-One-Lösung zum thermischen absetzen, reinigen und trennen von Glasfasern (Einzel-Fasern oder Faserbändchen). Kompaktes Gerät für den Feldeinsatz, Glasfaser-Konfektionäre oder Labor-Bereich.

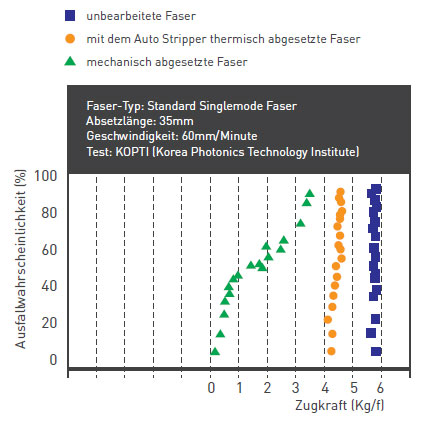

  • Thermisches Absetzwerkzeug - Das Coating wird in einem automatisierten und kontrollierten Absetzprozess erwärmt und abgesetzt. Somit werden Beschädigungen an den Glasfasern praktisch ausgeschlossen und eine hohe Fasern-Festigkeit bleibt erhalten.
  • Tupferbefeuchter für Isopropyl-Alkohol - zur Reinigung der Glasfasern
  • Präzisions Glasfaser Trenngerät (Bruchwinkel typisch 90°, Abweichung < 0,5°) für 125μm Glasfasern inkl. automatischer und sicherer Faser-Reste Entsorgung im Faser-Restebehälter- Die vorbereitete Faser wird kontrolliert getrennt.


Anwendung:

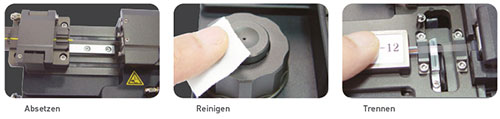

Präzise Faserbearbeitung in 3 einfachen Schritten mit einem Gerät:



Eigenschaften:

Thermisches Absetzwerkzeug - Automatisierter und Sensor überwachter thermischer Absetzvorgang von Glasfaser (Einzelfasern und Bändchenfasern). Touchpanel zur Auswahl der Temperatur und Heizdauer. Für die Verarbeitung von Glasfaser-Faserbändchen (Ribbon) werden die entsprechenden Faser-Halter benötigt.



  • Absetz-Länge: 35mm
  • Coating-Durchmesser: 250 / 900μm
  • Lebensdauer Messer: typ. > 100.000 Zyklen
  • Lebensdauer Motor: typ. 1.000.000 Zyklen
  • Zugkraft: > 3kgf
  • Absetz-Temperatur: 4 Stufen – 80 / 100 / 120 / 140°C
  • Heiz-Dauer: 4 Stufen – 2 / 3 / 5 / 7 Sek.
  • Abmessungen: 147 × 99 × 112mm
  • Gewicht: 1.400g inkl. Akku





Präzisions-Glasfaser-Trenngerat für 125μm Glasfasern (Bruchwinkel typisch 90°, Abweichung < 0,5°). Einfacher und präziser Trennvorgang im One-Action-Betrieb inkl. automatischer und sicherer Faser-Reste Entsorgung im Faser-Restebehälter. Die Messer-Schlitten-Einheit verfügt über ein Öldämpfungs-System für einen kontrollierten und präzisen Trennvorgang.



  • Universal-Faserführung für 250μm und 900μm Coating-Durchmesser
  • Großer geschlossener Faser-Restebehalter
  • Trennlänge Einzelfasern: 5,0 - 20,0mm
  • Trennlänge Faserbandchen (Ribbon): 10,0mm
  • Lebensdauer Trennmesser: max. 50.000 Trennvorgange
  • Abmessungen: 88 × 55 × 48mm
  • Gewicht: 400g



ILSINTECH Artikel-Nr.:

MULTIPACK-S1 - Multipack fur Einzelfaser

MULTIPACK-S2 - Multipack fur Faserbändchen



Weitere Informationen und technische Details entnehmen Sie dem Datenblatt.
