Swift K7 Glasfaser Spleißgerät

3-Achsen Spleißgerät mit IPAAS-Technologie
für den rauen Feldeinsatz

NICHT MEHR VERFÜGBAR -> Nachfolge-Model: SWIFT K11

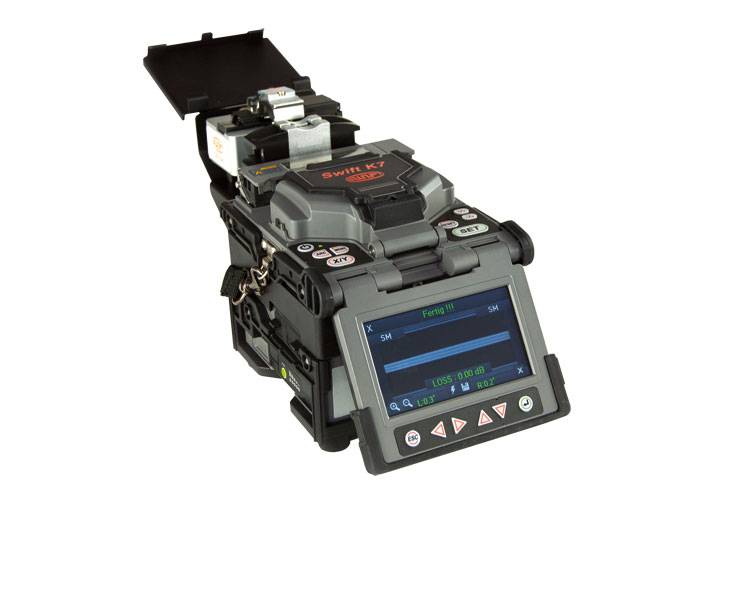

ILSINTECH Swift K7 Spleißgerät
ILSINTECH Swift K7 Spleißgerät



Beschreibung:

Das ILSINTECH SWIFT-K7 ist das optimale 3-Achsen Glasfaser-Spleißgerät zum schnellen und effizienten Spleißen von Einzelfasern inkl. SOC-Option (Splice- On-Connector) – einfache Spleiß-Steckermontagen. Bei der Entwicklung wurde speziell auf die heutigen hohen Anforderungen für Spleißgeräte im Feldeinsatz eingegangen.

  • hohe Robustheit und kompakte Bauweise
  • präziser und schneller Spleißprozess
  • zuverlässige Spleißanalyse
  • wartungsfreundlich und langlebig
  • maximale Benutzerfreundlichkeit



Das IPAAS (Image Pattern Analysis Alignment System) ist ein optisches System zur Spleißprozess-Steuerung für die zuverlässige und vollautomatische Kernerkennung sowie Kern-zu-Kern-Positionierung.

Es verwendet zwei hochauflösende CMOS-Kamera-Systeme (300-fache Vergrößerung, um 90° versetzt zur X- und Y-Achsen-Prüfung) für die Fasertyperkennung und Detektierung der Faserkerne. Dies ermöglicht die Berücksichtigung einer eventuellen Kern-Exzentrizität in den zu verspleißenden Fasern bei der Kern-zu-Kern-Positionierung.

Alle gängigen Faser-Typen (Multimode und Singlemode) sowie Sonderfasern, wie z.B. biegeoptimierte Fasern (Bend-Optimized - ITU-T G.657 A2 / B2 /B3), NZDS-Fasern (Non Zero Dispersion Shifted - ITU-T G.655), DS-Fasern (Dispersion Shifted - ITU-T G.653) können problemlos gespleißt werden. Automatische Faser-Typ Erkennung für SM (ITU-T G.652), MM (ITU-T G.651), DS (ITU-T G.653), NZDS (ITU-T G.655), SM Bend-Optimized (ITU-T G.657 A2/B2, ITU-T G.657 B3). Weiter sind Programme zum Spleißen von unterschiedlichen Fasertypen sowie für Dämpfungsspleiße integriert.

Während dem Spleißprozess führt das System eine Prüfung der Kernlage und Exzentrizität, der Faser-Endflächenqualität, der Faserachslage und eine Schmutzerkennung durch. Werden hierbei vordefinierte Grenzwerte überschritten erfolgt eine automatische Warnmeldung an den Benutzer.

Weiter erfolgt eine vollautomatische Überwachung der Umgebungsbedingungen wie Temperatur, Luftdruck und Luftfeuchtigkeit. Zur Kompensation dieser Umwelteinflüsse wird eine automatische Lichtbogen-Kompensation durchgeführt.

Nach dem Spleißprozess erfolgen eine Spleißdämpfungsauswertung sowie eine Zugprüfung zur Überprüfung der Spleißstelle und der mechanischen Stabilität.

Selbst bei unterschiedlichen Fasern oder Fasern mit hoher Kern-Exzentrizität werden hervorragende Spleißergebnisse erzielt.

Der interne Spleißdatenspeicher kann 10.000 Spleißdatensätze inkl. Bilder dokumentieren.



Swift K7 Spleißgerät mit Workstation

Eigenschaften:

  • optimale Abstimmung auf heutige LAN-/WAN- und FttX-Anforderungen
  • IPAAS-Kern-Erkennung und Kern-zu-Kern Positionierungs-System
  • Resistent gegen Umwelteinflüsse wie Erschütterungen, Regen und Schmutz
  • Hohe Batterie-Kapazität durch leistungsstarken Lithium-Polymer-Akku
  • Automatische Spleißprozess-Optimierung und Lichtbogenkompensation unter Berücksichtigung der Umgebungsbedingungen (Temperatur, Luftfeuchtigkeit und Luftdruck)
  • 4,3” Touch-Screen LCD-Display
  • 2-Kammern-Schrumpfofen-System
  • Beleuchteter Faser-Einlegebereich
  • SOC – Option (Splice-On-Connector) gemäß Telcordia-GR-326
  • präzise, schnell und kompakt

Als optionales Zubehör ist eine eigens entwickelte Workstation verfügbar. Mit dieser Workstation-Lösung wird das gesamt Zubehör wie Trenngerät, Krimpvorrichtung und Spleißkassettenhalter unkompliziert und werkzeuglos direkt am Spleißgerät montiert.

Je nach Anwenderwunsch kann das Spleißgerät mit der Monitor-Position nach vorne oder hinten zeigend betrieben werden. Beim Wechsel der Monitor-Position wird das Monitorbild automatisch aufrecht dargestellt.

Das SWIFT-K7 verfügt über ein flexibles Faser-Konzept.

Im Lieferumfang des Standard-Kit’s wird das Gerät mit 250μm – 900μm Coating-Haltern geliefert. Als weiteres Zubehör sind Faser- und SOC-Steckerhalter verfügbar.

SOC-Option (Splice- On-Connector) – Einfache Spleiß-Steckermontagen gemäß Telcordia-GR-326. Verfügbar sind ST-, SC-, FC- und LC-Stecker mit UPC- und APC 8°-Schliff für Multimode- sowie Singlemode-Fasern. Benötigt werden als Zubehör lediglich die entsprechende Stecker-/Faserhalter und das Trenngerät Swift CS-03A.



Optimiert für den rauen Feldeinsatz – Zum mechanischen Schutz ist das SWIFT K7 Spleißgerät mit speziellen Stoß-Protektoren ausgestattet. Weiter ist das Spleißgerät unempfindlich gegen Wasser und Staub (Schutzart: IP52). Der Windschutz ist für Arbeiten bei bis zu 15m/s Windgeschwindigkeit ausgelegt.



Weitere Informationen und technische Details entnehmen Sie dem Datenblatt.
