ILSINTECH Swift F1 Glasfaser Spleißgerät

1-Achsen Spleißgerät für den Einsatz
im LAN- und FttX-Bereich

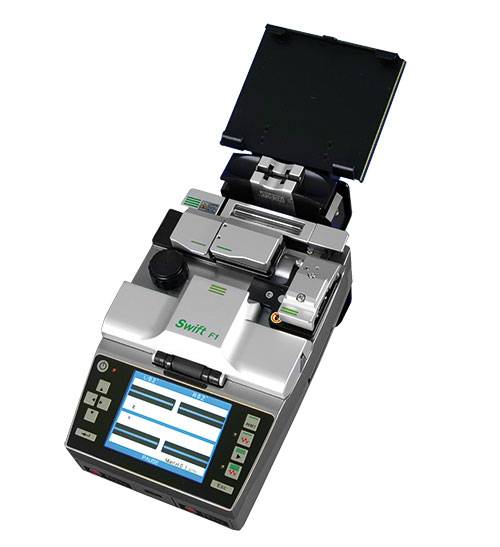

ILSINTECH Swift F1 Spleißgerät
ILSINTECH Swift F1 Spleißgerät
Secker- / Faserhalter der HF-Serie



Beschreibung:



Das ILSINTECH SWIFT F1 FttX-Spleißgerät ist ein vollautomatisches 1-Achsen-Spleißgerät mit präzisen V-Nuten. Es wurde speziell für die Anforderungen im FttX- und LAN-Bereich entwickelt. Seinen Einsatz findet es bei der Faser-Faser-Spleißung sowie direkte SOC Stecker-Spleißungen (SOC = Splice on Connector).



Das SWIFT F1 Glasfaser Spleißgerät ist optimiert für den Feldeinsatz im Multimode-LAN- sowie Singlemode-LAN / FttX-Bereich mit mittleren Anforderungen an das Glasfaser Dämpfungsbudget. (Die Anforderungen sind hier weniger kritisch als in Weitverkehrsnetzen zu betrachten.)



Erzielen Sie mit dem SWIFT F1 problemlos optimale Spleißergebnisse bei Singlemode-Glasfasern. Das SWIFT F1 erzielt bei Singlemode-Glasfasern mit niedriger Kernexzentrizität Spleißdämpfungen von 0,03 dB bei einer Spleißzeit von nur 7 Sekunden.



Um einwandfreie Ergebnisse sicherzustellen und gleichzeitig negative Einflüsse auf den Spleißprozess auszuschließen, arbeitet das SWIFT F1 mit zwei Kameras (Kontrolle der Achslage, Bruchwinkel und Verschmutzungen) sowie Überprüfung und Kompensation von Umgebungsbedingungen (Temperatur, Luftdruck und Luftfeuchtigkeit).



Einfache und unkomplizierte direkte Spleiß-Steckermontagen – SOC (Splice-On-Connector) – mit dem SWIFT F1. Verfügbar sind ST-, SC-, FC- und LC-Stecker mit UPC- und APC 8°-Schliff für Multimode- sowie Singlemode- Glasfasern. Benötigt werden als Zubehör lediglich entsprechende Steckerhalter.

Swift F1 Spleißgerät mit Workstation

Eigenschaften:

  • optimale Abstimmung auf heutige LAN- und FttX-Anforderungen
  • kompaktes und handliches Design / geringes Gewicht – nur 1,5kg inkl. zwei Akkus
  • präzise V-Nuten
  • sehr schneller Spleißprozess
  • vollautomatische Spleißprozesssteuerung
  • hochauflösendes Videobildauswertungs-System für Faserlage- und Bruchwinkelmessung, Schmutzerkennung, schnellen Positionierung und Spleißdämpfungsauswertung
  • voreingestellte Programme für Standard MM-, SM-, NZDS-, DS-Glasfasern und Steckerspleiß-Programme
  • Workstation-Lösung, alle benötigten Komponenten sind für einen ergonomischen Arbeitsablauf am Gerät montiert
  • großes Angebot an Faserhaltern und Steckerhaltern
  • Spleißdatenspeicher für 2.000 Datensätze

Das ILSINTECH Swift F1 überzeugt durch seine kompakte und handliche Bauform.



Der beleuchtete Faser-Einlegebereich bietet einen weiteren Vorteil. Auch bei schlechten Lichtverhältnissen ist somit ein optimales Arbeiten gewährleistet. Durch sein ergonomisches Gehäuse, die Anordnung der Zubehör-Komponenten und Bedienelemente ist das SWIFT F1 bestens für den Feldeinsatz, vor allem unter erschwerten Bedingungen geeignet.



Bereits in der Basis-Version sind an dem SWIFT F1 ein Glasfaser-Trenngerät mit Restebehälter, ein Pumpspender für Isoprophyl-Alkohol, ein thermisches Absetzwerkzeug sowie ein Schrumpfofen integriert.



Als optionales Zubehör ist eine speziell für das SWIFT F1 entwickelte Workstation-Lösung verfügbar. Mit dieser praktischen Workstation lässt sich zusätzlich eine Krimpvorrichtung sowie ein Spleißkassettenhalter direkt am Spleißgerät montieren – und das völlig werkzeugfrei!



Mit all diesen Features bietet das ILSINTECH SWIFT F1 dem Techniker eine ALL-IN-ONE Spleißgeräte-Lösung, die in dieser Form einzigartig auf dem globalen Markt ist!



ILSINTECH Artikel-Nr.:  Swift-F1

Weitere Informationen und technische Details entnehmen Sie dem Datenblatt.
